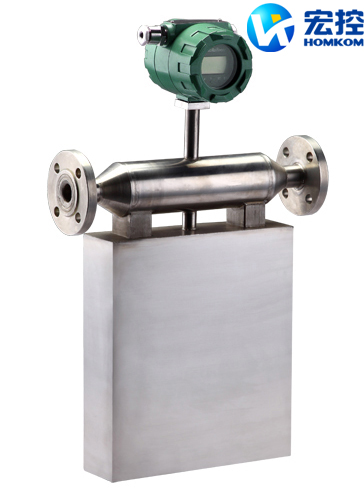

科里奥利质量流量计

更新:2014-8-14 17:10:41      点击:
  • 品牌:   宏控
  • 型号:   HKC
  • 在线订购
友情提醒:购买科里奥利质量流量计,请您拨打全国统一服务热线400-0592-364,选型请提供管道口径、介质常用温度、介质压力、流量范围、介质名称,输出信号等低温型质量流量计的技术参数和要求。了解科里奥利质量流量计品牌、详细信息、产品价格、使用说明,敬请详细阅读本网页。
产品介绍
        质量流量计作为质量流量测量仪表,已被广泛应用于贸易计量、成本考核和生产过程控制。由于质量流量计具有测量精度高、稳定性好、通讯功能强、使用方便、维护量小、通过仪表组态可实现多参数测量等特点;同时,质量流量计具有强大的批量控制功能。

        HKC系列科里奥利质量流量计几乎在所有的应用中都不需特殊校准,即可直接测量液体和气体的质量流量。 多功能科里奥利质量流量计提供可靠的、精确的质量流量、体积流量、温度、密度和浓度值。可以测液体、气体、固体,也可测两相流及一定比例的三相流的质量流量,并能实现主要测量参数的显示与信号远传。仪表还可以显示流体的瞬时流量、累积流量、温度、密度、双组分流体的百分含量,同时具有总量定量控制功能。可以解决难以计量的流体计量问题,如高温、低温、高压、高粘度、小流量、温压波动较大、用户要求响应时间快、精度要求高等流体计量问题。同时该流量计可做密度计使用,不需对温度、压力、密度、粘度等进行换算修正补偿。

质量流量计产品介绍
HKC系列科里奥利质量流量计是流量计中精度最高、重复性最好的产品,采用的是先进的科氏力传感器,使用单台科氏力质量流量计就可直接测量质量流量、介质密度、温度,让用户更直接了解 流体的运行过程。
        HKC系列质量流量计由两单元组成:质量流量计传感器和质量流量计关联电子单元(即变送器),流量传感器由外壳、微振动测量管、振动驱动器和信号检测器及温度补偿元件等主要部件组成。
        当流体通过振动测量管时,在流体推动及外加于测量管的振动力作用下,测量管将获得附加的科里奥利力,其大小与流体的质量流量成正比,将科里奥得力引起的测量管的微小扭曲导致振动时的相位差转换为线性的电信号输出,即可获得质量流量的指示。
        质量流量计关联电子单元(即变送器)采用盘装结构并将信号转换器和流量数字显示器合为一体。使仪表整体结构简化,接线和使用均很方便。电子单元能输出标准电流信号4~20mA;0 ~10KHz频率信号,同时具有485通讯信号。与传感器配套组成质量流量计测量系统,完成质量流量的信号处理及输出。同时具有多参数数字显示、组态、通讯、查询等功能。能显示瞬时质量流量Qm、累积质量总量M、密度ρ、温度T;对于混合流体,如油水混合物,可显示油水比Rm(质量流量比或体积流量比)。

质量流量计产品技术参数
产品名称:质量流量计,科里奥利质量流量计
适用介质:液体(如:纯水、柴油、汽油等)
口  径:DN3~DN100mm
公称压力:0.6~10MPa
工况温度:-200~+40℃(低温型),-20~+500℃(高温型),更高温度与工厂定制
精     度:±0.2%FS
量 程 比:1:10(更宽量程请与厂家联系)
壳体材质:不锈钢
供电方式:外供24VDC
输出信号:4~20mA二线制;脉冲0~1000HZ;RS485
防护等级:IP65
防爆标志:本安型ExiallCT4;隔爆型ExdllCT4
表头显示:累积流量;瞬时流量;介质密度;介质温度
连接方式:螺纹连接(DN3-10mm)、法兰连接(DN15-100mm)。

科氏力质量流量计优缺点
质量流量计优点
科里奥利质量流量计直接测量质量流量,有很高的测量精确度。
可测量流体范围广泛,包括高粘度液的各种液体、含有固形物的浆液、含有微量气体的液体、有足够密度的中高压气体。
测量管的振动幅小,可视作非活动件,测量管路内无阻碍件和活动件。
对应对迎流流速分布不敏感,因而无上下游直管段要求。
测量值对流体粘度不敏感,流体密度变化对测量值得值的影响微小。
可做多参数测量,如同期测量密度,并由此派生出测量溶液中溶质所含的浓度。

质量流量计缺点
科里奥利质量流量计零点不稳定形成零点漂移,影响其精确度的进一步提高,使得许多型号仪表只得采用将总误差分为基本误差和零点不稳定度量两部分。
科里奥利质量流量计不能用于测量低密度介质和低压气体;液体中含气量超过某一限制(按型号而异)会显着著影响测量值。
科里奥利质量流量计对外界振动干扰较为敏感,为防止管道振动影响,大部分型号科里奥利质量流量计的流量传感器安装固定要求较高。
不能用于较大管径,目前尚局限于150(200)mm以下。
测量管内壁磨损腐蚀或沉积结垢会影响测量精确度,尤其对薄壁管测量管的科里奥利质量流量计更为显着。
压力损失较大,与容积式仪表相当,有些型号科里奥利质量流量计甚至比容积式仪表大100%。
大部分型号科里奥利质量流量计重量和体积较大。
价格昂贵。国外价格5000 ~10000美元一套,约为同口径电磁流量计的2 ~5倍;国内价格约为2万~6万元人民币一套

质量流量计型号说明
HKC -  0000  0 0 0 0 0 0 0 0
质量流量计
代号   连接方式
 F  法兰管道式 L 管锥螺纹式   K 卡箍连接式
  代号   介质类型
液体 气体       蒸汽
  代号   压力等级
A 0.6 Mpa E 2.5 Mpa I 10 Mpa M 20Mpa
B 1.0 Mpa F 4.0 Mpa J 11 Mpa   N 25 Mpa
C 1.6 Mpa G 5.0 Mpa K 15 Mpa O 26 Mpa
D 2.0 Mpa   H 6.3 Mpa L 16 Mpa P 42 Mpa
  代号   介质温度
 -40 ~ 80°C  (常温)
G  80~300°C  (高温)
 -200~- -40°C  (低温)
  代号    输出形式
  脉冲输出 H  HART 协议
I  4~20mA   开关量输出
R   通讯输出     N   无输出
    代号   防爆标识
A   本安型   隔爆型
    代号   壳体材质
S  304 不锈钢
E  316 不锈钢
T   特定材料
    代号   传感器材质
H      哈氏合金
S  304 不锈钢
E  316 不锈钢
T   特定材料
    代号   口径
 -DN6  DN6
 -DN10  DN10
 -……  ……
 -DN200  DN200

选型说明

HKC-FLCCIDSS-DN15含义为:HKC系列科氏力质量流量计,公称通径15mm,连接方式为法兰管道式,介质为液体,法兰公称压力1.6Mpa,温度为常温,4~20mA电流输出,隔爆型,壳体为不锈钢,传感器材质为不锈钢

质量流量计的安装调试要求
   1、流量计的安装
  为隔离管道振动影响仪表,有时候传感器与管道之间要介以柔性管连接,而柔性管与传感器之间又要一段有支撑件分别固定的刚性直管。安装设计时尽可能使其有长的使用寿命,为除去过早磨损和产生测量误差的固形物和夹杂气体,按流体和管道条件在传感器上游装过滤器或气体分离等保护装置。若希望能在现场在线校准仪表,应考虑引流连接口和阀,以及相应的空间。
   a、流量传感器安装姿势和位置
  流量传感器测量管内残留固形物、结垢、潴留气体等均将影响测量精度。一般说装于自下而上流动的垂直管道较为理想;但对于非直形测量管科里奥利质量流量计装在垂直管道还是水平管上。取决于管道振动状况和应用条件。安装位置必须使测量管内充满液体,例如水平管道上流体流过科里奥利质量流量计后直接放如入容器而无背压,测量管往往不能充满,会使输出信号激烈波动。
   b、截止阀和控制阀的安装
  为使调零时没有流动,科里奥利质量流量计上下游设置截止阀,并保证无泄漏。控制阀应装在科里奥利质量流量计下游,科里奥利质量流量计保持尽可能高的静压,以防止发生气蚀和闪蒸(fIashing)。
   c、脉动和振动
  为勿使流程中发生的和外部的机械振动影响科里奥利质量流量计,向我厂询问所提供科里奥利质量流量计的共振频率范围,以判断现场脉动或振动频率是否接近科里奥利质量流量计的共振频率。亦可向我厂提供现场振动状况咨询是否需要采取下列措施,如:1)设置脉动衰减器,2)设置振动衰减器或柔性连接管,3)特殊的流量传感器的夹装固定设备,等等。
   d、防止科里奥利质量流量计间相互影响
  同一型号两台科里奥利质量流量计串联安装,或多台科里奥利质量流量计接近地并行(或并联)安装,尤其装在同一支撑台架时,测量管振动会使各科里奥利质量流量计间相互影响,产生干扰而引起异常振动,严重时使仪表无法工作。安装时应采取防范措施,如;向我厂提出错开接近仪表的共振频率值;拉开流量传感器距离,不设置在同一台架上,独立设置支撑架;流量传感器异方向安装;流量传感器间设置防振材料隔离等方法。
   e、管道应力和扭曲
  科里奥利质量流量计法兰与管道法兰连接旋紧螺栓时要均匀,勿使科里奥利质量流量计产生应力(例如管道两法兰平面不平行所致)。若在布设管道时预接入与科里奥利质量流量计同样长度的短管,可防止不良布管形成的应力。在使用过程中由于工艺流程压力和温度变化,科里奥利质量流量计会受到管线轴向力或弯曲/扭曲力。影响测量性能,要做好必要的固定支架
   f、强磨蚀性浆液的使用
  测量强磨蚀性浆液最好选用直管单管型并且要使测量管处于垂直位置,以免管壁磨损不匀,缩短使用寿命。然而管壁厚度变薄会降低测量管刚性而改变流量测量值,因此在这种场所的运行期间要定期检测,确认使用周期。测量管内壁结构结垢或漂移沉积也会影响测量精确度,因此要定期清洗。

质量流量计安装示意图
1.水平安装
正确的安装应使变送器的外壳根据介质特性竖直向上或向下安装,避免气泡或固体颗
粒在弯曲的测量管中积聚。 传感器不能悬空安装在管道上,要用支架固定,以避免过
程连接处产生过大的应力, 传感器的固定支架可以是平板式、墙装式或柱装式。

                                 水平管道:主体朝下,测量液体



                    水平管道:主体朝上,自排空,测量含固体的浆液

 2.垂直安装
最佳安装方式为竖直安装,并使流体自下而上流过仪表,这样可使夹带的固体颗粒下
沉,气体经测量管上升,测量管内流体可全部排空,使其不受固体结垢的影响。

垂直管道:旗式安装,自排空,测量液体或浆液,液体必须从下往上流

应确保系统压力
应确保不发生气蚀现象,因为气蚀现象会影响测量管的振动,正常条件下测量与水特
性相似的流体时不需要采用特殊的测量方法。 液体沸点低(碳氢化合物、溶剂、液化
气)时,系统应有足够高的压力,确保压力不 低于蒸汽压,即液体不会沸腾,确保液
体不产生汽化。
由此可知传感器最佳安装位置为:
·泵的下游(避免抽真空)
·竖直管道的最低点处。

产品资料
